封閉式母線槽技術規范



1．投標設備必須滿足以下的標準與要求。

l）國家標準（ GB7251．l— 2005）低壓成套開關設備和控制設備第一部分：
型式試驗和部分型式試驗成套設備》
2）國家標準（GB7251．2—2006）《低壓成套開關設備和控制設備第二部分：
對母線干線系統（封閉式母線槽）的特殊要求》
3）國家標準（GB 4208－1993）外殼防護等級（IP代碼）》
4）國家標準（GB5585．1－1985）《電工用銅、鋁及其合金母線第一部分：一般規定》
5）機械行業標準（JB／T 9662－1999）《密集絕緣母線干線系統（密集絕緣封閉式母線槽）》
6）國際電工委員會IEC439；

2．提供的資質或認證文件的內容（不僅限于以下內容，并且按照新的規范、新的要求更新所需資料）。

1）注冊資金不低于3000萬，并需要提供證明文件及項目業績；
2）中國國家強制性產品認證CCC：本次投標的各個規格型號的封閉式母線槽產品（動力母線）必須通過國家強制性產品認證CCC，并提供有效的型式試驗報告；
3）質量控制體系：本次投標產品的生產廠家必須通過IS09001質量保證體系認證；
4）環境管理體系：投標人應通過環境管理體系ISO14001認證：
5）職業健康安全管理體系；投標人應通過OHSAS 18001：2007認證；
6）投標人應具有“守合同，重信用”的資質或其他能夠證明其具有良好履約信用的證明文件；
7）提供主要原材料的產地及廠家名稱；
8）其他重要的檢測報告或技術證書（如有的話）：
a）產品樣本及安裝使用說明書；
b）封閉式母線槽的其他電氣、機械性能等檢測報告；

3．封閉式母線槽的電氣技術規格要求

1）額定工作電壓：1000VAC，額定絕緣電壓：1000VAC
2）環境溫度：－5℃一十40℃
3）相對濕度：不大于90％（＋20℃時）
4）海拔高度：2000米
5）額定頻率：50Hz
6）絕緣電阻： 相間絕緣電阻＞500M Ω； 銅排與外殼之間電阻＞500  MΩ；

4．投標單位應具備先進的生產設備，請?zhí)峁┲饕a(chǎn)及檢測設備明細清單。

5．對于密集型封閉式母線槽的材料要求以及性能指標

1）外殼材質：
 為保證封閉式母線槽的強度和剛度，封閉式母線槽系統外殼應采用不低于3mm冷軋鍍鋅鋼板或優質鋁鎂合金外殼；具備一定抗機械沖擊力，不接受普通鋁合金外殼；
2）外殼防腐蝕：
 母線外殼表面應作靜電粉末噴涂處理，以達到良好的防腐蝕效果；

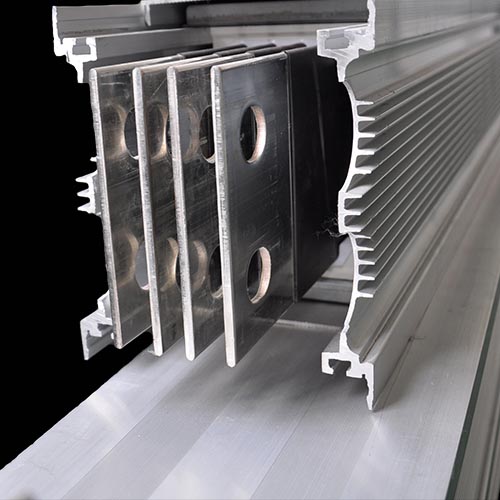

3）導體：
封閉式母線槽的導體采用符合GB5585國家標準的電工用純銅排，封閉式母線槽導體材料要求采用高導電率的銅排，且純度應≧99.95%（均須出具進貨有效證明原件），導體表面需采用可靠、環保的防腐處理工藝，以延長導體的使用壽命；

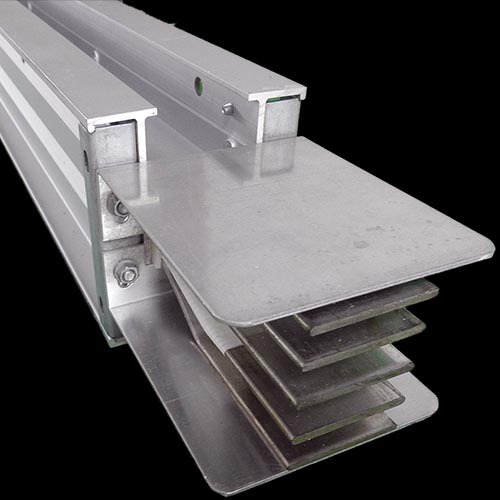

4）導體完整性：
為保證封閉式母線槽的載流能力及結構強度，母線直身段導體全長應保持密集不可分割的完整性，（包括插接單元），有效較低電阻、電抗，不得有中間沖孔、末端截面收縮等不良設計，母線制式為：TPNE
5）絕緣材料；
絕緣材料應是國內外知名廠商生產的產品；要求采用B級以上絕緣（130℃）的聚脂薄膜整塊包裹；應提供絕緣材料的第三方檢測報告；
6）母線耐壓：
封閉式母線能承受1min內(3000V50Hz)交流電，而無擊穿和閃絡現象（提供試驗報告）。

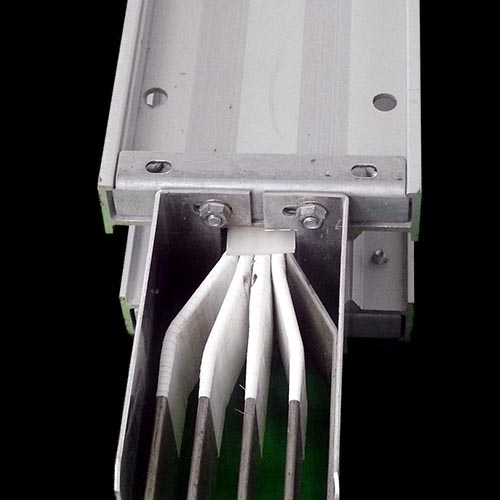

7）連接頭設計：
母線連接頭要求為獨立可移動式，便于母線的安裝及拆卸；連接頭螺栓應帶有自動力矩控制功能，額定壓接力矩不應小于70N.M保證接頭有良好的接觸：
在壓接力矩達到規定值后，應當有醒目的指示，方便檢查；連接頭應設計先進，日后可免維護；
防護等級IP54及以上的母線，接頭處應采用全封閉結構，接頭螺栓不能外露，保證其防護等級與母線直線段一致。

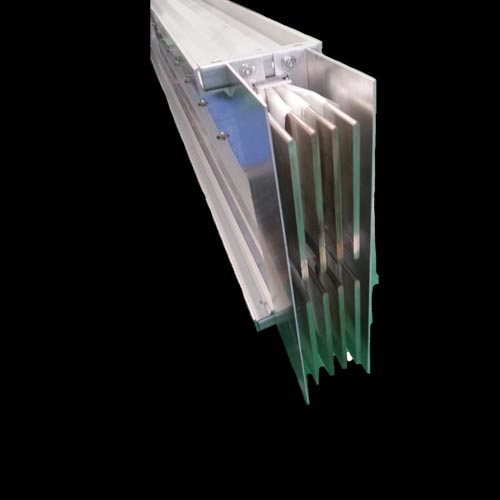

8）連接頭接觸：
 連接頭應采用雙面措接技術，連接頭處導體總截面積應適當增大30％以上，以增強該部位的載流能力；
9）插接口設計：
 封閉式母線槽插接口處導體需鍍銀，保證與插接箱連接的低阻抗性；（不接受擴張母排）導致溫升增高。
10）插接箱連鎖保護：
 所有母線插接箱均應配備內部安全連鎖：在通電情況下，防止插接箱門被打開；在插接箱未可靠固定在母線上時，插接箱不能合閘：
11）插接箱內部設計：
 插接箱內應采用性能良好的斷路器。
12）插接箱防觸電保護：
 內部帶電部位必須配有透明防護隔板，以避免人身觸電的危險；
13）插接箱操作：
 插接箱應易于安裝，拆卸。要求詳細說明；所有母線插口處必須帶有安全罩蓋；
14）防煙囪效應：
 投標母線產品內不應存在連續空間，要避免形成“煙囪效應。
15）封閉式母線槽外形：
 應緊湊，以減少安裝空間。
16）防震動測試
 母線應能承受一定的震動能力。



空氣式母線槽安裝規范

  1．母線槽安裝的準備工作

    1．1．母線槽安裝前，供電售后服務主管要根據施工計劃，準備好相應數量的圖紙，進行技術交底，同時向安裝人員培訓安裝程序。
    1．2．母線槽的安裝、需由專業的安裝單位(在公司的技術人員指導下)安裝母線槽安裝人員具備如下要求：熟悉母線槽結構、操作和安裝；接受過用電設備系統得送電、測試培訓；具有較高的安全意識，并有齊全的安全防護(安全帽、工作服、安裝用手套等)。
    1．3．母線槽安裝注意事項：在母線槽安裝前，先按照安裝標準調整水平的直線度、垂直安裝垂直度，對照母線檢查接頭蓋板的連接孔的尺寸是否符合標準，確保整體尺寸；檢查每一節接頭螺絲的連接力度，確保接頭的可靠性；每一節安裝完成后，檢查每一個接頭是否有異物(如有則及時清理)，并測量兆歐，方可進行蓋板安裝。
    1．4．母線槽的安裝、測量設備
      ●吊裝設備：腳手架、人字梯、手動葫蘆。
      ●現場制作設備：臨時電源、沖擊鉆、切割機、電焊機等。
      ●鎖緊設備：螺絲刀，M6一16扳手、套筒和扭矩扳手。
      ●試設備：水平儀、卷尺、細線吊垂、500v兆歐表。

2．母線槽的安裝步驟

    2．1．根據圖紙，確定第一節母線的尺寸、安裝高度來進行安裝定位，并現場檢是否根據走向匯表的序號安裝。
    2．2．根據母線槽 終設計走向，確認其向上的障礙物及預留位置有無更改，安裝時按號依次對號。   2．3．進行母線槽安裝現場的支架制作及安裝，母線槽支架安裝必須安裝牢固保證支架連接的直線段使連接后的母線槽外殼與導體不應承受機械應力。
    2．4．進行安裝前的絕緣檢測，檢查母線槽外殼是否完整、有無損壞，檢查母線槽外殼螺栓有無松動，并保證螺栓連接可靠；檢查母線槽插接口是否關閉、鎖緊；用500V兆歐表測量絕緣電阻，其電阻值每節不小于10MΩ，及時做好記錄；
    2．5．吊裝母線槽及段間連接，先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷，確認無弊后將兩節母線槽開始對接，將母線槽導體插入接頭器內60mm，在確保到位后運用扭力扳手鎖緊(M1 0螺栓一一力矩值1 7.~7 22.6 N．M，M10螺栓一一力矩值31.4—39.2N.M)。母線槽整體連接后，必須用萬用表lΩ檔檢查接地電阻，阻值小于0．1Ω以確保接地要求。
    2．5．1.母線槽水平安裝
       ●母線槽水平安裝于支、吊架上時，應用水平固定壓板固定。
       ●母線槽連接點不應在穿墻處進行；母線槽安裝穿墻孔時不應有污水、污物進入母線內部。 ●母線槽插接饋電孔(分岔接口)應設在安全可靠及安裝維修方便處。
       ●母線槽直線敷設長度超過6 0m時應設置膨脹(伸縮)節，在母線槽母線跨越建筑物的伸縮縫或沉降處，應設置沉降(伸縮)節。 2．5．2．  母線槽垂直安裝
       ●母線槽垂直安裝時，接頭距地面垂直距離不應小于0.7m；接頭距樓板底面垂直距離不應小于0.3m。
       ●母線槽背面距墻邊不應小于0.1m。    ，
       ●母線槽在樓層間垂直安裝時，母線槽單根直線長度不應大于3.6m：單層超過3.6m的樓層，應分兩節以上制作，層間應安裝中間固定支架。
       ●母線槽連接點不應在穿樓板處進行；母線槽安裝穿樓板孔時不應有污水、雜物進入母線內部。
       ●母線槽插接饋電孔(分岔接口)應設在安全可靠及安裝維修方便位置。插接箱安裝后，箱底高度不高于0．9M。
       ●母線槽垂直安裝時，應先將彈簧支架安裝于母線槽上，再將母線槽及彈簧支架固定于槽鋼固定架上，鎖緊支架的彈簧螺母；待安裝4—5層后，再由上而下松開螺母，使母線垂直自然承載于支架彈簧上，母線連接緊固后，其彎曲度不大于1度。
       ●兩條垂直相鄰安裝母線槽，母線槽之間中心間距不應小于0.035m，邊間距不應小于0.1m 2．6．對前期安裝進行糾正、調整、檢查。
  2．7．將母線槽與配電設備(開關柜，變壓器等)連接。
       ●母線槽在于配電設備（開關柜，變壓器等）連接前，要校對開關柜、變壓器的安裝尺寸，檢查開關柜的出線排與圖紙是否相符，如不符，及時通知甲方調整。
       ●母線槽在配電設備（開關柜，變壓器等）連接前，要進行兆歐試驗，試驗合格后進行耐壓試驗，再恒時通電，檢驗終端電壓降，合格后方可連接。
       ●母線槽與配電柜接線端連接，應使用鍍錫硬銅排過渡連接。
       ●母線槽始端與變壓器、發電機組等震動較大設備連接時，應采用銅編軟連接。
       ●銅母排與鋁導體連接時，應采用銅鋁過渡排或夾銅鋁過渡片。
       ●對防水母線安裝，整條線安裝結束后，在澆接頭時要注意，澆一個接頭要用兆歐表測試以個接頭，不許澆完后在檢查。
  2.8安裝插接箱等裝置
       ●母線槽插接線安裝前，應打開母線槽插孔處的安全擋板
       ●母線槽插接箱安裝前，應先將箱內的開關推至0FF斷開檔位置，將插接箱插腳按相序從母線槽插口處插入母線槽內，并保證插入到位。禁止帶電插拔。
       ●相鄰兩只插接箱左右邊間距應大于0.04m；前后邊間距應大于0.1 5m(根據插接箱出線電纜彎曲半徑大小做相應增大)；插接箱邊距墻邊不應小于0.1m。
       ●插接箱安裝后，應將其前后兩處爪型卡板固定于母線槽兩側，并擰緊螺絲。內裝大型開關的插接箱，其垂直安裝時，底部應加裝承重托臂；水平安裝時，應加裝承載包箍。 ●插接箱安裝完成后，要檢查插接箱是否到位；檢查插接箱的開關電流與圖紙是否相符；檢查插接箱處接線螺絲是否緊固；檢查插接箱分合操作是否靈活可靠。
  2．9．對母線槽系統進行電氣檢測。
       ●操作人員必須是合格的專業電氣安裝人員，非專業人員需離開現場。
       ●送電時，母線槽系統不能帶任何電器負載，所有分線裝置處于斷開狀態。
       ●用500v兆歐表測量絕緣電阻，其整條線電阻值不得小于1兆歐。

封閉式封閉式母線槽安裝規范

 一、封閉式母線槽的安裝準備

     1、封閉式母線槽的安裝人員
       封閉式母線槽安裝、操作和維修保養人員應由專業人員進行。其應具備如下條件：
       熟悉封閉式母線槽的結構、操作和安裝； 經過用電設備系統的送電、測試培訓；應有較高的安全意識，并有齊全的安全防護（安全帽、工作服、安裝用手套等）
     2、封閉式母線槽的安裝、測量設備
       吊裝設備：腳手架、人字梯、手動葫蘆；現場制作設備：臨時電源、沖擊鉆、切割機、電焊機等； 鎖緊設備：螺絲刀、M6-16扳手、套筒和扭矩扳手； 測試設備：卷尺、水平儀、細線吊錘、500V兆歐表


二、封閉式母線槽安裝步驟

     1、根據封閉式母線槽 終設計走向，確認其向上的障礙物及預留位置有無更改；
     2、進行封閉式母線槽安裝現場的支架制作及安裝；
     3、進行安裝前的絕緣檢測；
     4、吊裝封閉式母線槽及段間連接；
     5、對前期安裝進行矯正、調整、檢查；
     6、對封閉式母線槽與配電設備（開關柜、變壓器等）連接；
     7、安裝插接箱等裝置；
     8、對封閉式母線槽系統進行電氣檢測


三、封閉式母線槽安裝規則

     1、封閉式母線槽的裝卸和儲存
    封閉式母線槽不得用裸剛絲繩起吊和綁扎，封閉式母線槽不得任意堆放和在地面上拖拉，外殼上不得進行其他作業，應采用多點吊裝及叉車平穩鏟放且不得傷及封閉式母線槽。封閉式母線槽應堆放于干燥、清潔、無腐蝕氣體污染的倉庫內，封閉式母線槽上下之間摞放之間夾放軟包裝隔墊，并妥善保管。
     2、封閉式母線槽的安裝走向
    每批封閉式母線槽發貨時，都配有走向圖并附帶一套詳細的走向清單，所有封閉式母線槽都具有相應的分線、分段編號，安裝時按號依次對號。
     3、封閉式母線槽安裝前的檢測
     檢查封閉式母線槽外殼是否完整，有無損壞，檢查封閉式母線槽外殼螺栓有無松動，并保證螺栓連接可靠；檢查封閉式母線槽插接口是否關閉、鎖緊；用500V兆歐表測量絕緣電阻，其電阻值每節不小于10MΩ。
     4、封閉式母線槽的連接
     封閉式母線槽支架必須安裝牢固，封閉式母線槽應按分段序號、相序、編號、方向和安裝標志正確放置，節與節連接時，相鄰段封閉式母線槽應對準，連接后封閉式母線槽導體與外殼不應承受機械壓力。
     連接安裝步驟：先檢查封閉式母線槽一端的導體連接面及接頭器有無磕碰損傷，確認無弊后將兩節封閉式母線槽開始對接接頭器母線，應將封閉式母線槽導體插入接頭器內60mm，在確保到位后扭力扳手鎖緊；對接式封閉式母線槽，應將需連接的兩節母線導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空檔（每相母排左右各夾一塊銅連接片，銅連接片間夾放一塊絕緣隔板）。確認無弊后，穿入絕緣螺栓，并注意銅連接片、隔板是否卡到位，收緊螺栓。
     封閉式母線槽整體連接后，必須用萬用表1Ω檔檢查接地電阻，阻值小于0.1Ω以確保接地要求。

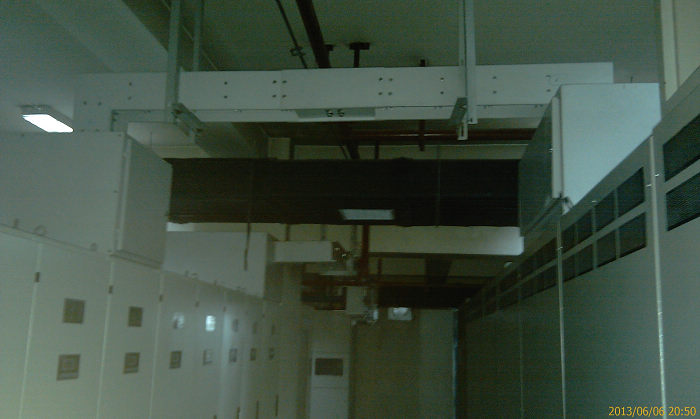

     5、封閉式母線槽水平安裝
     封閉式母線槽水平安裝時，距地高度不應低于2.2m，但敷設在電氣專用間內（配電室、電機室、電氣豎井、技術層等）除外；封閉式母線槽邊距墻邊不應小于0.1m，其上面距樓板、天花、梁底不應小于0.1m。兩條水平相鄰安裝封閉式母線槽：封閉式母線槽之間中心距不應小于0.35m，邊間距不應小于0.1m，封閉式母線槽水平敷設時支撐點間距不應大于2.5m（如車間大跨度高強封閉式母線槽敷設，間距可大于6m）。封閉式母線槽水平安裝于支、吊架時，應用水平固定壓板固定。
     封閉式母線槽連接點不應在穿墻處，封閉式母線槽安裝穿墻孔時不應有污水、雜物進入母線內部。 封閉式母線槽插接饋電孔應設在安全可靠及安裝維修方便處。封閉式母線槽直線敷設長度超過60m時應設置膨脹（伸縮）節，在封閉式母線槽母線跨越建筑物的伸縮縫或沉降縫處，應設置沉降（伸縮）節。
     6、封閉式母線槽垂直安裝
    封閉式母線槽垂直安裝時，接頭距地面垂直距離不應小于0.7m，接頭距樓板地面垂直距離不應小于0.3m，封閉式母線槽背面距墻邊距離不應小于0.1m。
    封閉式母線槽在樓層間垂直安裝時，封閉式母線槽單根直線長度不應大于3.6m；單層超過3.6m的樓層，應分兩節以上制作，層間應安裝中間固定支架。
    封閉式母線槽連接點不應在穿樓板處進行，封閉式母線槽安裝穿樓板孔時不應有污水、雜物進入母線內部。
封閉式母線槽插接饋電孔應設在安全可靠及安裝維修方便位置。插接箱安裝后，箱底高度不應低于0.9m
    封閉式母線槽垂直安裝時，應將彈簧支架安裝于封閉式母線槽上，再將封閉式母線槽及彈簧支架固定于槽鋼固定架上，鎖緊支架的彈簧螺母；待安裝4~5層后，由上向下逐層松開螺母，使封閉式母線槽重量自然承載于支架彈簧上。封閉式母線槽連接緊固后，其彎曲度不大于1度。
    兩條垂直相鄰安裝的封閉式母線槽，封閉式母線槽之間的中心距不應小于0.35m，邊間距不應小于0.1m.
封閉式母線槽直線敷設長度超過60m實應設置膨脹（伸縮）節。
    7、插接箱的安裝
    封閉式母線槽插接箱安裝前，應打開封閉式母線槽插孔處的安全擋板。封閉式母線槽插接箱安裝前，應先將箱內開關推至OFF斷開檔位置；將插接箱插腳按相序從封閉式母線槽插口處插入封閉式母線槽內，并保證插入到位。禁止帶電插撥！
相鄰兩只插接箱左右邊間距應大于0.04m；前后邊距應大于0.15mm；插接箱邊距墻邊不應小于0.1m。
    插接箱安裝后，應將其前后兩處爪型卡板固定于封閉式母線槽兩側，并擰緊螺絲。內裝大型開關的插接箱，其垂直安裝時，底部應加裝承重托臂；水平安裝時，應加裝承重報箍。
    8、封閉式母線槽的過渡連接
    封閉式母線槽始端與配電柜接線端連接，應采用鍍錫硬銅排過渡連接封閉式母線槽始端與變壓器、發電機組等震動較大的設備連接時，應采用銅編軟連接。銅母排與鋁導體連接時，應采用銅鋁過渡排或夾裝銅鋁過渡片。
    9、封閉式母線槽的安全送電
    操作人員必須是合格的專業電氣安裝人員，非專業人員需離開現場。送電時，封閉式母線槽系統不能帶任何電氣負載，所有分線裝置處于斷開狀態。 用500V兆歐表測量絕緣電阻，其整條線阻值不得小于1MΩ。

 四、封閉式母線槽的維修保養

  封閉式母線槽長期運行時至少每年定期檢修一次。
  檢查總的負載電流不得超過設計電流和主封閉式母線槽的額定電流。 封閉式母線槽檢修前需對封閉式母線槽系統進行停電檢查，完全切斷封閉式母線槽所有電源，并用萬用表測量導電體有無電壓，確認封閉式母線槽系統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故。
  封閉式母線槽運行中，應不間斷查看整條系統的四周是否存在滲漏、噴水、潛在的潮氣源。是否存在對系統構成威脅的重物，以及對封閉式母線槽系統溫升構成影響的熱源。檢查有無異物進入封閉式母線槽內部。檢查封閉式母線槽系統零部件有無缺損、銹蝕現象，支架彈簧是否有合適的彈力，發現問題后立即更換。
   封閉式母線槽長期運行時每年定期檢測一次接頭溫升，接頭溫升應按照GB7251標準不超過70K為合格（環境溫度為40℃）。檢查所有封閉式母線槽接頭連接螺栓及導電體接觸部分是否有松動現象。防止因松動產生的阻值增高而使接頭產生發熱現象。如發現有相同接地、絕緣擊穿現象，應分段拆除并用耐壓測試儀分段檢查，找出故障，更換封閉式母線槽或重新進行絕緣包覆處理。檢查封閉式母線槽系統的插接箱插腳與母排接觸是否良好。
定期清除封閉式母線槽系統表面積塵，確保散熱良好。
  封閉式母線槽系統檢修完畢、重新送電前，應檢查絕緣電阻并有完整的檢修記錄。
